Projektering av håldäck
Håldäck används ofta som bjälklag i industri-, lager- och logistikhallar tack vare sin styrka, spännvidd och kostnadseffektivitet. De ger stora fria ytor utan pelare, vilket skapar flexibla planlösningar som kan anpassas till olika verksamheter över tid.
Vad kräver kommunen?
Ett håldäck klarar spännvidder upp till 18 meter och används för att skapa öppna ytor med minimalt antal bärande väggar. Det gör det idealiskt för lokaler där flexibilitet, lasthantering och installationsutrymme är viktiga faktorer.
Håldäck används både i entresolplan, mellanbjälklag och som tak. För industriella byggnader innebär det att ytan kan nyttjas effektivt, samtidigt som man behåller låg byggkostnad per kvadratmeter.
Håldäck tillverkas i sex standardtjocklekar: 200, 270, 320, 380, 400 och 500 mm.
Ju längre spännvidd, desto tjockare element krävs för att klara lasten och begränsa nedböjning. Standardbredden är 1,2 meter – ett mått som bör följas för att undvika spill och onödig sågning.
Att anpassa konstruktionen efter dessa modulmått sparar både material och montagetid.
Projektering och lastförutsättningar
En korrekt dimensionering börjar med att bestämma lastförutsättningarna.
Vilken verksamhet ska bjälklaget bära – kontor, lager, maskiner eller gym?
Sätt rätt lastkategori redan i förstudien. Vid höga punktlaster eller tunga lager krävs ofta samverkande pågjutning för att förstärka bärförmågan.
Begränsningarna i frihöjd styrs av spännvidden. Ju längre håldäck, desto tjockare element – vilket kan påverka lokalens invändiga höjd. Därför är det viktigt att höjd och bjälklag planeras parallellt i projekteringen.
Hål, schakt och speciallösningar
Hål för installationer eller schakt påverkar bärförmågan och måste placeras med omsorg.
Hål upp till 1,2 meter kan oftast avväxlas med hängsle, men större öppningar kräver upplag på balk. Mindre hål bör borras i de längsgående kanalerna för att undvika kapning av spännlinor.
Vid lutande bjälklag – till exempel tak – krävs ingjutna lyftpunkter i varje element för ett säkert montage.
För byggnader med hög vibrationskänslighet, såsom gym eller dansstudior, krävs kortare spännvidder.
Montage och samordning

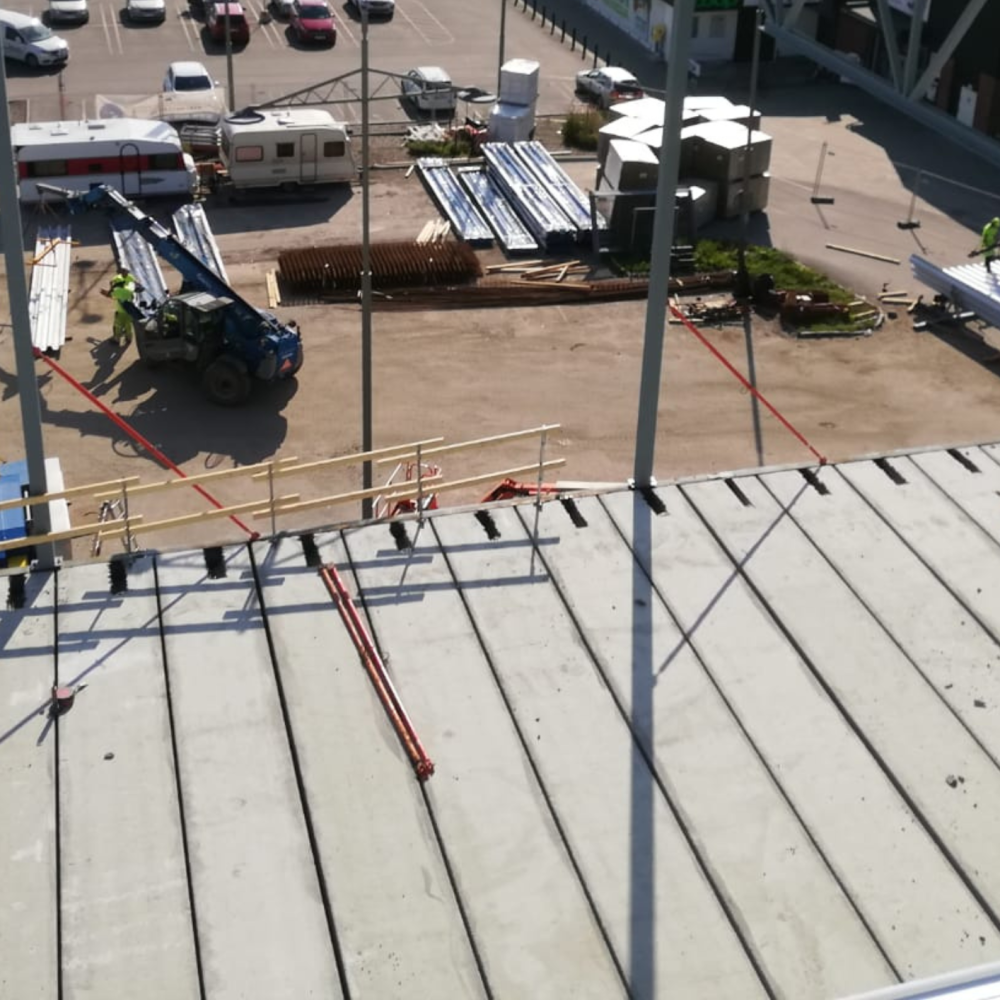

Håldäck är prefabricerade och monteras snabbt på plats. För att undvika omprojektering bör upplag, infästningar och elementskarvar samordnas tidigt mellan arkitekt, konstruktör och leverantör.
Elementens riktning, skarvzoner och eventuella pågjutningar ska framgå tydligt i ritningarna – små justeringar kan annars ge stora följdeffekter i produktion.
En väl förberedd montageplan minskar byggtiden och säkerställer en jämn kvalitet i utförandet.
Hallkonsultens arbetssätt
På Hallkonsulten är byggbarhet alltid i fokus. Vi ritar inte bostäder eller skolor, utan enbart industri-, lager- och logistikhallar.
Genom nära dialog med tillverkare som Heidelberg Materials säkerställer vi att våra ritningar följer produktionsstandarder och kan monteras kostnadseffektivt.
Det gör att våra kunder får ritningar som fungerar i verkligheten – inte bara i teorin.
